混凝土搅拌楼的结构及系统

2021-07-06 10:02:41

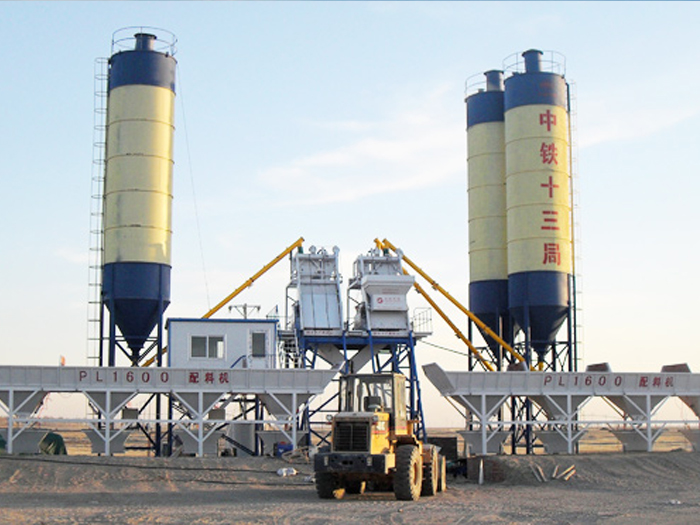

混凝土搅拌楼:配备储存、配料、运输、搅拌、控制混凝土所需的各种原材料的装置,将各种骨料、粘合剂、配料、添加剂、水按一定比例通过搅拌机,采用集中搅拌、供应新鲜混凝土的成套设备。

分类:

根据骨料仓和物料计量秤的位置,混凝土搅拌站(楼)分为混凝土搅拌站和混凝土搅拌站

在混凝土生产过程中,骨料配料计量装置在搅拌主机正上方的称为混凝土搅拌楼;在混凝土生产过程中,骨料配料计量装置在搅拌主机位置以下的称为混凝土搅拌站。

主楼架为钢结构,分别由屋顶、楼梯和围栏、计量层、搅拌层、支腿、折叠料斗等组成。

屋顶是用来支撑包装材料的框架;

楼梯和围栏是管理者进入搅拌层或计量层进行相关操作的通道

计量层是支撑水泥、掺合料、液体添加剂、水计量系统和骨料待料斗的层;

搅拌层是支撑搅拌机和相关机构的层;

搅拌层的下部是搅拌车进出料的通道。

主楼框架和内部其他机构安装后,框架外部从搅拌层用彩从搅拌层包装,美观大方,可以防寒保温。



搅拌系统:

搅拌系统是将计量好的砂、水泥、水、添加剂等原料在搅拌机中搅拌均匀,形成达到规定强度的成品混凝土。

混凝土搅拌站使用的搅拌机有四种形式:

1.双卧轴强制搅拌机;

2.立轴强制搅拌机;

直落式滚筒滚筒搅拌机。(简易搅拌机或骨料粒径大于80毫米的水工混凝土)

骨料配料系统:

骨料配料系统是集砂石储存、计量、配料输出等功能于一体的模块化骨料工艺装置。

骨料提升系统。

骨料提升系统有料斗提升和带式输送机两种形式;

一是料斗提升形式。

在狭窄的施工场所,将骨料输送到混凝土搅拌站的储料装置,提升斗形式的骨料提升系统是较合适的提升设备。

它具有占地面积小、安装方便等优点。

二是皮带输送机。

带式输送机具有输送能力大,输送距离大,效率高,故障率低,布置方便等优点。

斜带式输送机:

倾角18°;使用普通平带,

倾角为25°,采用人字形浅带,

倾角45°,带挡边槽。

计量系统。

材料测量系统是影响混凝土质量和生产成本的重要因素。

包括骨料称重、粉末称重和液体称重。

骨料称重包括砂秤、石秤或砂石累积计量秤;

2.粉末称重包括水泥秤、粉煤灰秤或矿粉秤;

3.液体称重包括水秤和液体添加剂秤;

材料秤由计量斗、支架、传感器、卸料装置、传感器等附件(橡胶套、振动器)组成。

材料计量系统由电子秤和微机控制。

测量动态精度:

骨料:≤2%,

水泥、粉煤灰、矿粉:≤1%

水液添加剂:≤1%。

建友搅拌站均采用电子称重,称重系统包括称重斗,称重传感器,接线盒,屏蔽电缆,工业称重终端等。

主结构。

主楼架为钢结构,分别由屋顶、楼梯和围栏、计量层、搅拌层、支腿、折叠料斗等组成。

屋顶是用来支撑包装材料的框架;

楼梯和围栏是管理者进入搅拌层或计量层进行相关操作的通道

计量层是支撑水泥、掺合料、液体添加剂、水计量系统和骨料待料斗的层;

搅拌层是支撑搅拌机和相关机构的层;

搅拌层的下部是搅拌车进出料的通道。

主楼框架和内部其他机构安装后,框架外部从搅拌层用彩从搅拌层包装,美观大方,可以防寒保温。

供水系统。

供水系统由泵、管道和秤组成。

外加剂供应系统。

外加剂系统由外加剂仓库、外加剂泵、外加剂循环泵、管道和外加剂秤组成。

气控系统。

空气控制系统包括空气压缩机,储气罐,供气管道和气水分离器,油雾器,减压阀等气路附件。

适用于向搅拌机卸料门、骨料储料仓底门、计量斗卸料门或蝶阀、中间斗底门等装置进行开关动作的缸体和粉料筒仓下部锥体的破拱装置提供压缩空气。

11.控制室和控制系统。

一是控制室。

(1)控制室是搅拌站操作员操作和管理搅拌站的地方。

操作室采用夹芯板包装,嵌塑钢门窗,内部精装修,具有保温、隔音、耐火等功能。

(3)控制室内设有控制台、控制柜、显示器、监视器、空调、打印机等,(4)控制台上设有各种搅拌站的控制开关、按钮、称重仪表、电流表等

(5)监视器显示监视点设备的运行情况,以便操作人员管理;支架用于支撑控制室。

二是控制系统。

操作台由工业计算机、显示器、操作面板、称重终端、中央处理单元、中间继电器、电流表、报警器、不间断电源等辅助设备组成。

电源柜的电气元件主要由总电源开关、断路器、接触器、电流互感器、保险丝、DC开关电源等组成。
