R系列沥青旧料再生搅拌设备

所属分类：R系列沥青旧料再生搅拌设备
浏览次数：1445次
发布日期：2021-07-23

我要询价

产品概述
性能特点
技术参数

建科机械充分吸收欧美沥青旧料再生技术与装备数十年之经验，结合中国国情开发的R系列沥青旧料再生搅拌设备不仅性能可靠稳定，而且配套方式灵活，可与市场上现有的和正在使用中的各型沥青混合料搅拌站组合配套使用，适用于1000型-5000型等各型设备，沥青旧料添加比例高可达60%

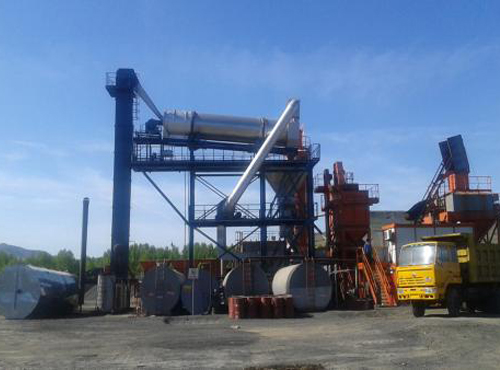

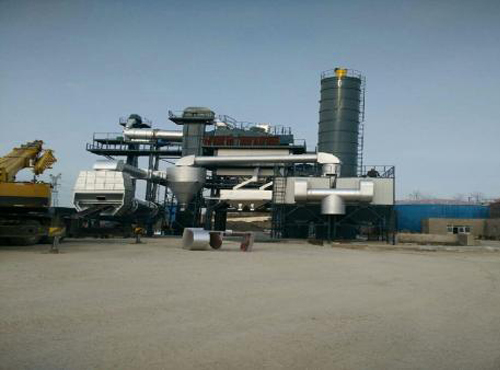

沥青旧料再生搅拌设备

R120型厂沥青旧料再生搅拌设备主要技术参数

在出料温度120℃～150℃，完成一个工作循环为60秒时，生产能力为80—120 t/h，沥青旧料添加比例30～60%。

1) 含水量仅为表层含水量

2) 环境温度为15℃

3) 石料容重为每立方米1600kg

4) 沙料含量＜35%

5) 生产能力包括石粉和沥青

6) 料场骨料应符合拌合技术规范的比例要求

7) 沥青旧料破碎后应符合堆放及上料要求

R160型厂拌热再生设备主要技术参数

生产能力

在出料温度120～150℃，完成一个工作循环为60秒时，生产能力为100—160 t/h，沥青旧料添加比例30～60%。

与生产能力有关的技术数据

1) 料场骨料应符合拌合技术规范的比例要求

2) 沥青旧料破碎后应符合堆放及上料要求

技术参数及组成

1.冷料系统

2个冷料斗,每斗容积8m3

3.6x3.2( 宽x高)m

支腿及梁采用折弯板制作，

皮带尺寸650x 1630（宽x中心距）mm

2.2kw变频调速电机直联转动

控制台集中控制各个给料机

调整被动轮承座以调整皮带张紧度

650mm 宽双层结构皮带

上料皮带机

上料皮带尺寸650宽,4kw

调整被动轮轴承座以调整皮带张紧度

重型槽钢制成的底盘和支架

输送能力180t/h。

2.烘干系统

TH450的双链热骨料提升机，斗宽450mm

11KW驱动电机

内部配有逆止装置

能力180t/h。

干燥筒尺寸1.9m x 11m（直径x长度）

筒壁厚度10mm，２个支承滚圈焊接在热膨涨装置上，２个导向轮

４个支承滚轮用铸钢制成，进料箱用６mm的钢板制成，有一个观察孔，卸料箱用８mm厚的钢板制成

采用磨擦传动；电机减速机驱动功率4X15kw

加热能力：≥180t/h（出料温度≥130℃时）

进口燃油燃烧器，更大燃烧能力950kg

鼓风机电机 30kw

燃油泵马达 1.5kw

电阻式测温器

操纵台控制熄火、控温及温度指示

3.沥青旧料储存及计量系统

1个7m3保温沥青旧料储仓

沥青旧料计量秤更大称量范围2500kg，计量单位精度1kg

再生剂计量秤更大称量范围10kg, 计量单位精度0.01kg

所有计量秤为高精度电子秤。

1.5kw再生剂喷射泵、喷射管,1.5kw再生剂供给泵

1个50,000 升再生剂储罐

4.沥青旧料添加系统

2个保温旧料输送装置与搅拌缸相联，单机功率30KW

5.除尘系统

1台45kw引风机

将加热沥青旧料的热烟气并入主机除尘系统

6.气动系统

1台螺杆式压缩机2.3m3/min,电机15kw,具有自动,半自动功能

1个储气筒300l

所有气缸,电磁阀,快换接头,气管,气动三联件均为进口产品

7.导热油系统

1台3kw导热油泵

含工作管路、阀门等

8.控制系统

PC、PLC控制系统

再生沥青混合料生产工艺全过程可实现自动控制，半自动控制，手动控制。严格按照配方要求生产，动画显示工艺流程，参数设定和修改全部通过电脑完成。具有配方输入存储、落差修正、时间调节、校秤、油石比动态跟踪、故障自动诊断、自动报警、数据报表的打印及存储功能。PLC采用SIEMENS软硬件技术

设备额定功率

配置功率245kw
